丹佛斯变频器如何用模拟量控制伺服电机的位置!
发布时间:2026-07-23        浏览次数:7        返回列表

丹佛斯 FC301/FC302 这类标准变频器,本身【没有模拟量位置输出功能】!变频器 AO 模拟量只能输出:频率、转速、电流、转矩等速度类模拟信号;无法直接输出「绝对位置指令」给伺服驱动器做定位。

工程上只有两种可行方案实现联动:

方案 A(最常用):变频器 AO → 伺服【模拟量速度模式】

用途:变频器给定速度,伺服跟随速度运行(同步输送、联动生产线)⚠️只能速度跟随,不能直接定位到指定角度 / 位置,想要定点停止必须外加限位开关。

方案 B(想要精确位置定位,不推荐模拟量方案)

  1. 升级:丹佛斯加装 MCO305 运动控制卡,走总线控制伺服;

  2. 或者增加 PLC,由 PLC 统一发出位置指令给伺服。

误区纠正:台达 / 安川伺服没有 “模拟量位置指令模式”,伺服模拟量接口只有【速度指令、转矩指令】;位置模式标准输入为脉冲串、总线指令

下面完整讲解【方案 A:丹佛斯 AO 输出 → 伺服模拟量速度跟随】全套接线、参数、抗干扰(适配你现场台达 B2 / 安川 Σ 伺服)

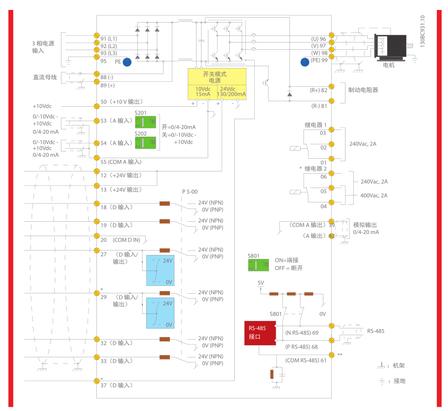

FC302端子简图

一、硬件接线(FC302 为例,FC301 同理)

1、丹佛斯变频器模拟量输出 AO(端子 42、43)

端子定义:

  • 42:AO+(模拟量输出正极)

  • 43:AO-(模拟量输出公共 0V)

接线规则

  1. 42 → 伺服 CN1【速度指令 V-REF】

  2. 43 → 伺服 CN1【模拟地 GND】

✅必须共地!变频器 24V 0V 和伺服控制电源 0V 连接在一起,否则模拟量漂移、抖动!

  1. 使用双绞屏蔽电缆,长度尽量<15 米

  2. 屏蔽层:伺服驱动器侧单端接地,变频器侧悬空

FC302 支持两种输出:

  • 0~10V 电压输出

  • 4~20mA 电流输出(长线、干扰大场景优先选电流)

二、丹佛斯变频器参数设置(FC302)

1. 模拟量输出功能定义(参数组 6-5x)

表格

参数设置值说明
6-50 端子 42 功能[0] 输出频率 / [22] 电机转速AO 跟随变频器输出转速
6-51 端子 42 最小输出0V / 4mA0Hz 对应最小信号
6-52 端子 42 最大输出10V / 20mA参数 4-14 最高转速对应满量程
4-14 电机最高转速电机铭牌额定转速量程匹配基准

示例匹配:电机 0rpm → AO=0V;电机 1500rpm → AO=10V

2. 推荐开关选择

板上 S802:选择 AO 类型

  • OFF = 电压输出 0~10V

  • ON = 电流输出 0/4~20mA

三、伺服驱动器参数设置(分台达 B2、安川 Σ6 两套模板)

场景:伺服设为【模拟量速度模式】

① 台达 ASDA-B2 伺服

  1. P0-01 = 2 【速度模式 S】

  2. P1-40:模拟量输入选择 0:0~10V 速度指令

  3. P1-41:1V 对应转速(例:1V=150rpm → 10V=1500rpm,和变频器量程对齐)

  4. P1-44:模拟量滤波时间常数(干扰大调到 2~5ms)

  5. DI 端子接通 SON 伺服使能

② 安川 Σ6 / Σ7 伺服

  1. Pn000.0 = 1(模拟量速度控制模式)

  2. Pn300:速度指令增益,校准电压 - 转速比例

  3. Pn313:模拟输入滤波,抑制抖动

关键量程对齐(必做,否则速度不同步)

举例:变频器最高转速 1500rpm ⇔ AO 输出 10V伺服设置:10V 指令 = 1500rpm两边量程一致,才能做到 1:1 同步跟随。

四、你最关心的重大限制(必须清楚)

  1. 这套方案不能实现【位置定位】模拟量速度模式只是控制转速;断开信号伺服持续滑行,无法精准停在指定位置。想要定点定位解决方案二选一:

  • 方案 1:伺服切换 PT 脉冲位置模式,PLC 发脉冲定位;

  • 方案 2:丹佛斯加装 MCO305 运动卡,总线给伺服发送位置指令;

  1. ❌模拟量天生有误差、温漂,不适合高精度同步定位;高精度场景直接抛弃模拟量,改用 Modbus / EtherCAT 总线。

五、现场干扰处理(你柜内有变频、伺服重点执行)

  1. 强弱电电缆严格分开AO 模拟信号线禁止和变频器 UVW 电机线平行敷设,间距≥30cm,交叉垂直 90°;

  2. 共地!模拟地不要浮空变频器 0V 与伺服控制电源 0V 可靠连接,消除电势差,杜绝信号漂移;

  3. 不要多个设备共用一路 24V 电源;

  4. 模拟线缆不要经过接触器、继电器旁边;

  5. 信号持续抖动:增大伺服模拟输入滤波时间。

六、调试步骤

  1. 空载单独测试变频器:LCP 面板升频,测量 42/43 端子电压是否线性变化;

  2. 断电接好伺服控制线,确认 0V 连通;

  3. 伺服 SON 使能,变频器缓慢升频,观察伺服转速跟随;

  4. 核对最高转速是否一一对应;

  5. 观察升降速有无滞后、抖动,调整伺服滤波。

七、如果你目标是【伺服精准定位到固定位置】

不要使用变频器 AO 模拟量方案!给你两个成熟替代方案:方案 1(性价比最高):增加一台小型 PLC(FX3U/AC500)PLC 同时通讯读取丹佛斯运行状态,脉冲 / 总线控制伺服位置;方案 2:丹佛斯 FC302 选配 MCO305 运动控制选件卡,具备电子凸轮、定位功能,总线联动伺服实现位置同步。
